Доборный элемент может выглядеть аккуратно, но при этом не соответствовать проектному размеру. Отклонение в несколько миллиметров иногда становится заметным только во время кладки: появляется лишний шов, нарушается перевязка, приходится повторно подрезать блок или менять порядок работ.
Поэтому контроль качества резки газобетона нужно организовать непосредственно после изготовления элементов, а не переносить на строительную площадку. Чем раньше выявлено отклонение, тем дешевле его исправить.
Какие параметры проверяют после резки
Объем контроля зависит от назначения элемента. Для обычного добора может быть достаточно проверки основных размеров и состояния кромок. Для деталей под проем, примыкание или нестандартный узел требования будут выше.
В базовый контроль входят:
- длина;
- ширина;
- высота;
- перпендикулярность торцов;
- ровность плоскости;
- состояние кромок;
- наличие сколов и трещин;
- соответствие маркировке;
- соответствие заданию на резку.
Если элемент изготавливается серийно, проверяют не только первый и последний блок. Между ними также могут возникнуть отклонения из-за изменения положения заготовки, состояния полотна или ошибки оператора.
Проверка размеров газоблоков
Проверка размеров газоблоков выполняется измерительным инструментом, который подходит для конкретного диапазона габаритов. На участке могут использоваться рулетка, металлическая линейка, угольник, шаблон, штангенциркуль и другие средства контроля.
При измерении важно:
- использовать один и тот же порядок действий;
- прикладывать инструмент к понятным базовым поверхностям;
- не измерять по сколу;
- учитывать фактическую плоскость торца;
- записывать результат, а не полагаться на память.
Для длинных элементов измерение желательно проводить в нескольких точках. Это помогает определить, одинаков ли размер по всей длине или блок имеет сужение, разворот либо локальное повреждение.
Измерение длины, ширины и высоты
Основные размеры проверяют в соответствии с тем, как элемент будет установлен в кладке. Если добор должен заполнить определенный участок стены, недостаточно измерить только одну сторону.
Длина
Измеряют расстояние между торцами. При этом важно проверить оба края: если торец выполнен под углом, номинальная длина в разных точках будет отличаться.
Ширина
Проверка ширины особенно важна для элементов, которые должны совпадать с толщиной стены или занимать определенное место в ряду.
Высота
Если добор устанавливается между рядами, отклонение по высоте может изменить толщину шва и повлиять на положение следующих элементов.
При серийной резке данные по нескольким изделиям сравнивают между собой. Это позволяет увидеть систематическое отклонение, которое не всегда заметно при единичном измерении.

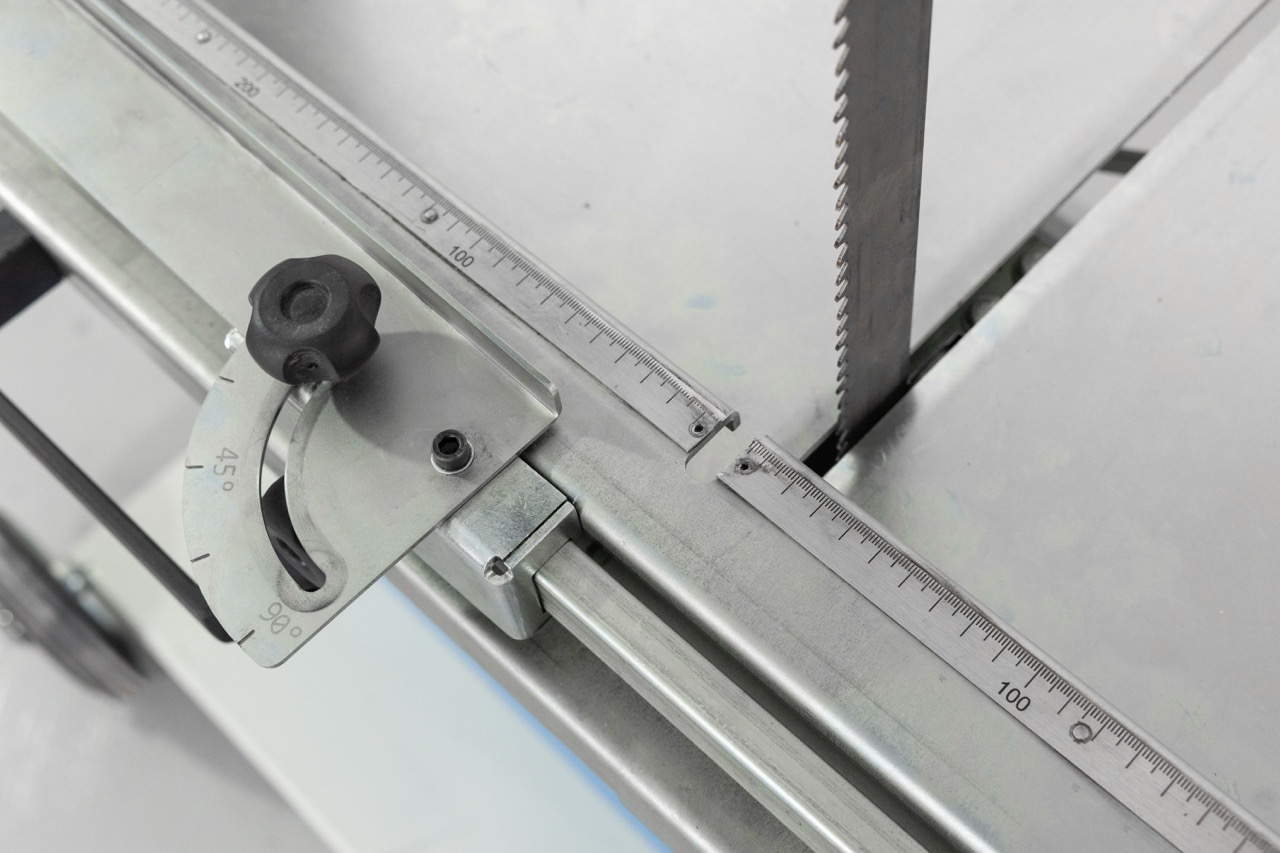

Как контролировать угол
Не каждый добор имеет только прямоугольную форму. На практике встречаются элементы с косым резом, четвертью или другой геометрией. В этом случае нужно проверить не только размеры, но и соответствие угла заданию.
Для контроля используют:
- угольник;
- шаблон;
- транспортир;
- контрольную заготовку;
- сравнение с чертежом или картой резки.
При изготовлении серии одинаковых элементов удобнее применять шаблон. Он помогает быстрее выявить отклонение и не требует каждый раз заново восстанавливать расчетную геометрию.
Проверка плоскости и качества поверхности
Ровный торец важен не только с точки зрения внешнего вида. Он влияет на плотность прилегания, толщину шва и удобство дальнейшей кладки.
Проверяют:
- наличие заметной волнистости;
- выступы и впадины;
- следы увода полотна;
- чрезмерную шероховатость;
- сколы по краям;
- трещины, появившиеся после резки.
Небольшая крошка на поверхности не всегда означает брак. Но если сколы мешают установке или уменьшают фактический размер элемента, деталь нужно либо отправить на дополнительную оценку, либо изготовить заново.
Допуски при резке блоков
Допуски при резке блоков нельзя рассматривать одинаково для всех задач. Требования к элементу, который будет установлен на обычном участке стены, могут отличаться от требований к детали для проема, примыкания или узла с ограниченным пространством.
При определении приемлемого отклонения учитывают:
- назначение элемента;
- проектный размер;
- способ монтажа;
- толщину клеевого шва;
- возможность дополнительной подгонки;
- требования к перевязке;
- наличие соседних конструкций.
На производстве или стройке необходимо заранее установить внутренние критерии приемки. Если оператор и контролер по-разному понимают, какой скол допустим, результат будет зависеть от субъективной оценки.
Как оценивать доборы для разных задач
Доборы в рядовой кладке
Для рядовой кладки важны соответствие размерам ряда, сохранение плоскости и отсутствие повреждений, мешающих укладке.
Элементы для оконных и дверных зон
Здесь требования выше. Необходимо проверять геометрию, повторяемость размеров и соответствие фактическому проему. Ошибка в одном элементе может повлиять на монтаж соседних деталей.
Элементы с четвертью
Помимо общих размеров, контролируют положение и глубину выборки. Даже небольшое смещение может привести к неудобствам при установке конструкции.
Элементы с косым резом
Проверяют угол, длину по базовой стороне и отсутствие отклонения плоскости. Лучше использовать предварительно подготовленный шаблон.
Контроль первого и последующих элементов
Проверка первого элемента обязательна, но она не должна на этом заканчиваться. После первого реза оператор или контролер убеждается, что настройки выбраны правильно. Далее периодичность контроля устанавливают с учетом объема и стабильности процесса.
Например, дополнительно проверяют:
- каждый элемент при небольших партиях;
- каждый десятый элемент при серийной работе;
- элементы после смены полотна;
- элементы после регулировки;
- элементы при изменении типа или размера блока;
- первый элемент после перерыва или переноса оборудования.
Если обнаружено отклонение, контролируют всю партию, изготовленную после последнего подтвержденного нормального результата.
Контроль точности станка CBS650 (СБС650)
Контроль точности станка CBS650 (СБС650) включает не только измерение готовых блоков. Нужно анализировать повторяемость результата и искать причину отклонений.
В ходе контроля обращают внимание на:
- положение полотна;
- состояние направляющих;
- корректность натяжения;
- устойчивость заготовки;
- плавность подачи;
- отсутствие вибрации;
- соответствие разметки фактическому резу.
Если размеры постепенно «уходят» от элемента к элементу, причиной может быть не ошибка в задании, а изменение состояния режущего узла или способа подачи. В такой ситуации не стоит компенсировать проблему ручной подгонкой — сначала необходимо проверить оборудование и технологию.
Как вести журнал контроля
Журнал помогает связать качество готовых элементов с условиями работы. Его можно вести в бумажном или электронном виде.
В журнале указывают:
- дату и смену;
- ФИО оператора;
- тип блока;
- размер исходной заготовки;
- заданный размер добора;
- фактические размеры;
- вид операции;
- результат проверки;
- количество изделий в партии;
- выявленные дефекты;
- принятые меры.
Если используется несколько поставщиков или партий материала, полезно фиксировать их отдельно. Различия в плотности, геометрии и состоянии блоков могут влиять на качество реза.
Что делать при выявлении отклонения
При обнаружении несоответствия нельзя просто отложить один элемент и продолжить работу без анализа. Сначала определяют:
- единичная это ошибка или системная;
- когда она появилась;
- какие элементы могли быть затронуты;
- можно ли использовать добор в другой зоне;
- требуется ли повторная резка;
- нужно ли проверить станок.
Если проблема связана с разметкой, корректируют карту резки и проводят повторный инструктаж. Если отклонение повторяется при правильной разметке, проверяют полотно, направляющие, натяжение и устойчивость блока.
Качество доборов из газобетона и переделки
Качество доборов из газобетона напрямую влияет на скорость кладки. Хорошо подготовленный элемент устанавливается без длительной подгонки, не требует чрезмерного количества клея и не нарушает геометрию ряда.
Контроль до кладки позволяет:
- не доставлять на объект заведомо неподходящие детали;
- не останавливать бригаду из-за повторной резки;
- снижать расход материала;
- уменьшать количество нестандартных швов;
- предотвращать ошибки в проемах;
- сохранять плановый темп работ.
Особенно заметен эффект при серийном производстве доборов. Одна небольшая ошибка, повторенная на десятках элементов, может привести к значительным потерям.
Практический порядок контроля
Для участка резки можно использовать следующий алгоритм:
- Получить задание на изготовление элемента.
- Проверить исходный блок.
- Нанести и проверить разметку.
- Выполнить рез.
- Измерить основные размеры.
- Проверить угол и плоскость, если это требуется.
- Осмотреть сколы и повреждения.
- Нанести маркировку.
- Записать результат в журнал.
- Передать элемент в зону хранения или на кладку.
Такой порядок не требует сложной системы, но делает качество измеримым и воспроизводимым.
Вывод
Контроль после резки необходим для того, чтобы выявлять отклонения до того, как добор попадет в кладку. Проверять нужно не только длину и ширину, но также угол, плоскость, состояние кромок и соответствие назначению элемента.
Системный подход включает измерение, визуальный осмотр, фиксацию результатов и анализ повторяемости. Если отклонения обнаруживаются на ранней стадии, предприятие снижает количество переделок, расход материала и риск простоев на объекте.
